PP板材熱膨脹補償器的補償方法

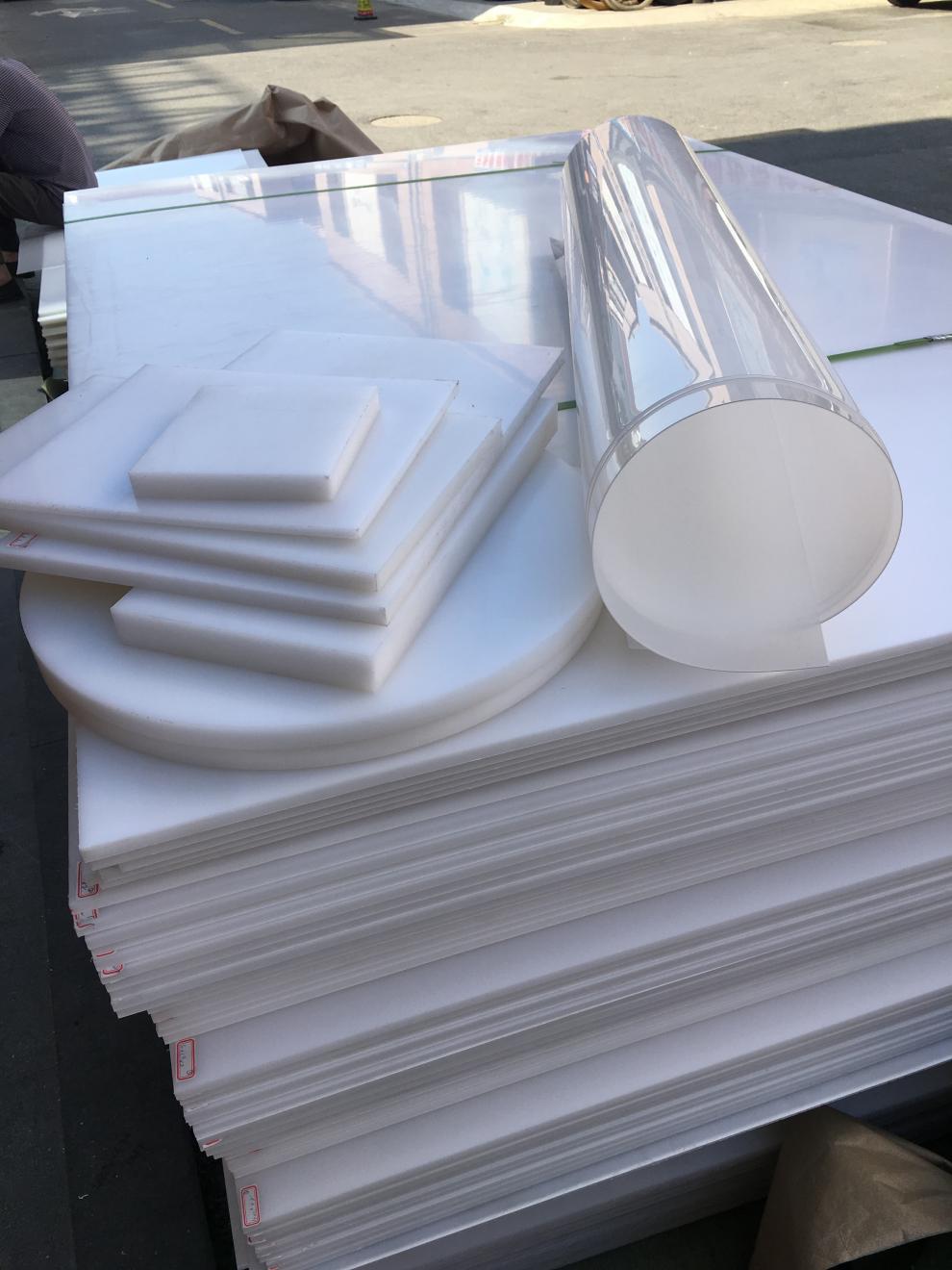

在工業設備與管道系統中，PP板材因其***異的耐腐蝕性、耐熱性及******的機械性能，被廣泛應用于化工、環保、食品加工等***域。然而，PP材料的熱膨脹系數相對較高，當系統溫度發生變化時，板材會因熱脹冷縮產生尺寸變化，若不加以補償，可能導致設備變形、連接處泄漏甚至結構損壞。因此，合理設計和應用熱膨脹補償器是保障PP板材系統安全穩定運行的關鍵。本文將系統介紹PP板材熱膨脹補償器的核心補償方法，涵蓋原理、適用場景及實施要點。



 一、自然補償法：利用幾何彈性吸收位移

原理：通過改變管道或設備的自身走向（如彎頭、Z形彎管等），形成具有彈性的幾何結構，利用材料的彎曲變形吸收熱膨脹產生的位移。

適用場景：適用于空間允許、位移量較小的PP板材管道系統，常見于短距離輸送管線或低壓容器連接。

實施要點：

1. ***化布局：設計時盡量采用L型、Z型或π型彎管，避免直線布置。例如，在反應釜出口管道中，可通過90°彎頭+斜向延伸段，預留足夠的柔性空間。

2. 控制彎曲半徑：彎曲半徑需***于PP板材***小允許彎曲半徑（通常為板厚的510倍），防止局部應力集中導致開裂。

3. ***勢：無需額外部件，成本低；局限性在于占用空間較***，不適用于高溫或***位移場景。



 二、補償器補償法：專用裝置主動適應變形

原理：通過安裝預制的熱膨脹補償器（如方形補償器、套筒補償器、波紋管補償器等），直接吸收軸向、橫向或角向位移。

 1. 方形補償器（Π型補償器）

 結構：由4個90°彎頭和直管段組成的U型或Π型結構，利用臂長和彎曲角度調節補償量。

 計算依據：補償量ΔL=α·L·ΔT，其中α為PP材料線膨脹系數（約1.5×10??/℃），L為管段長度，ΔT為溫差。

 ***點：制造簡單，耐高壓，無需維護；缺點是體積***，需占用較多空間。

 應用案例：化工廠PP通風管道中，每隔20米設置一個Π型補償器，可有效應對晝夜溫差引起的伸縮。



 2. 套筒補償器

 結構：由內外套筒和密封填料組成，通過內外管的相對滑動吸收軸向位移。

 關鍵參數：補償量可達數百毫米，工作壓力≤1.0MPa，需定期檢查填料密封性以防泄漏。

 注意事項：PP材質的套筒補償器需選用耐腐蝕填料（如聚四氟乙烯），且安裝時需保證軸線對齊，避免偏斜導致卡澀。



 3. 波紋管補償器

 ***點：由多層PP波紋管構成，通過波形結構的彈性變形吸收多方向位移，補償量***（可達數千毫米），體積小。

 選型要點：根據介質溫度選擇耐溫等級（常規PP耐溫≤100℃，改性PP可達120℃），并考慮疲勞壽命（一般≥1000次循環）。

 應用場景：高溫蒸汽管道或***型儲罐進出口，需配合導向支架使用，防止側向失穩。

 三、膨脹節補償法：定制化柔性連接

原理：在PP板材設備的薄弱部位（如塔體、儲罐壁）焊接或粘接膨脹節，通過局部柔性結構釋放應力。

類型與設計：

1. 單式軸向型膨脹節：僅吸收軸向位移，適用于直管段；

2. 復式鉸鏈型膨脹節：可吸收角向位移，常用于彎頭附近；

3. 非金屬織物膨脹節：以玻璃纖維布和氟橡膠復合而成，適用于強腐蝕介質，但耐壓能力較低（≤0.1MPa）。

實施步驟：

 根據設備尺寸和溫差計算所需補償量；

 采用熱熔焊接或法蘭連接固定膨脹節，確保密封面無縫隙；

 對高壓系統，需增加加強環以提高抗壓能力。



 四、剛性支撐與導向約束法：限制位移路徑

原理：通過設置固定支架、導向支架或滑動支架，將熱膨脹引導至預設補償器位置，避免隨機變形。

設計原則：

1. 固定支架：安裝在補償器兩端，承受內壓推力和位移反力，需采用混凝土基礎或重型鋼結構；

2. 導向支架：沿管道軸線每1015米設置一組，限制橫向位移，允許軸向滑動；

3. 滑動支架：底部鋪設聚四氟乙烯滑板，減少摩擦阻力，適用于長距離直管段。

典型案例：某PP廢水處理管道工程中，通過“固定支架+Π型補償器+導向支架”組合，成功解決了80℃溫差下的120mm軸向位移。



 五、材料與工藝***化：從源頭降低熱應力

1. 選材升級：采用低膨脹系數的PP共聚物（如PPR，α≈1.3×10??/℃），或添加玻纖增強PP（GFPP），可將熱膨脹系數降低30%以上；

2. 焊接工藝控制：采用熱風焊或超聲波焊時，焊縫余高不宜超過板厚的10%，避免應力集中；

3. 預拉伸/預壓縮：安裝前對補償器進行預變形處理（預拉伸量為計算補償量的50%），可減少運行時的工作應力。



 六、不同方法的對比與選型建議

 補償方法        補償量  成本  維護需求  適用場景



 自然補償            小      ★☆    無        短管道、小溫差

 方形補償器          中      ★★    低        中低壓、***直徑管道

 套筒補償器          ***      ★★★   中        需頻繁檢修的場合

 波紋管補償器        ***      ★★★★  高        高溫高壓、精密系統

 非金屬膨脹節        中      ★★★   中        強腐蝕、低壓力環境



選型流程：

1. 計算***熱膨脹量ΔL=α·L·ΔT；

2. 根據空間限制、介質***性（溫度、腐蝕性）、壓力等級篩選候選方案；

3. 結合經濟性和可靠性，***先選擇“自然補償+必要補償器”的組合模式。





 七、常見問題與解決措施

 問題                 原因分析                   解決方案



 補償器開裂               選型過小或疲勞失效             更換更***補償量型號，增加防護罩

 管道偏移/支架變形         導向支架間距過***或固定不牢     縮短支架間距，加固基礎螺栓

 連接處泄漏               熱熔焊接質量差或密封件老化     重新焊接，更換耐腐蝕密封墊片

 補償器卡澀               雜質進入或軸線不對中           清理內部，調整管道同軸度







 八、總結與展望

PP板材熱膨脹補償?shù)暮诵脑谟?ldquo;因地制宜”——根據系統的溫度范圍、空間條件和經濟成本，靈活選擇單一或組合補償方案。未來，隨著高分子材料技術的進步，納米改性PP（熱膨脹系數可降至0.8×10??/℃）和智能補償器（集成傳感器實時監測位移）的應用，將進一步簡化熱膨脹管理，提升系統的智能化與可靠性。在實際工程中，需嚴格遵循《塑料管道系統熱塑性塑料管材縱向回縮率測定方法》（GB/T 6671）等標準，結合有限元模擬分析，確保補償設計的科學性與安全性。
